krzywa rozmagnesowania BH
Krzywa BH wskazuje zależność indukcji magnetycznej B, lub też polaryzacji J, od natężenia pola magnetycznego rozmagnesowującego H w drugiej ćwiartce.
krzywa rozmagnesowania BH
Do podstawowych właściwości magnetycznych magnesów trwałych, odczytywanych z krzywej rozmagnesowania BH należą indukcja szczątkowa Br, koercja HcB, koercja wewnętrzna HcJ oraz iloczyn energetyczny BHmax. W naszym akredytowanym laboratorium dokonujemy pomiarów krzywej rozmagnesowania BH wszystkich obecnych typów komercyjnych magnesów trwałych:
parametry krzywej rozmagnesowania BH
Indukcja remanencji Br – szczątkowa indukcja magnetyczna w magnesie przy zerowym natężeniu pola magnetycznego po uprzednim nasyceniu, na wykresie wyznaczona jest jako punkt przecięcia pętli histerezy oraz osi współrzędnych B i równa się polaryzacji magnetycznej w tym punkcie.
Koercja HcB – natężenie pola magnetycznego, podczas którego osiągnięto zerową indukcję magnetyczną po uprzednim nasyceniu magnesu, na wykresie wyznaczona jest jako punkt przecięcia pętli histerezy B(H) oraz osi współrzędnych H w II ćwiartce.
Koercja HcJ– natężenie pola magnetycznego w magnesie, podczas którego osiągnięto zerową indukcję magnetyczną po uprzednim nasyceniu magnesu, na wykresie wyznaczona jest jako punkt przecięcia pętli histerezy J(H) oraz osi współrzędnych H w II ćwiartce.
Iloczyn energetyczny BHmax – maksymalna wartość iloczynu BH wzdłuż krzywej rozmagnesowania; max iloczyn równa się dwukrotności gęstości energii (energii jednostki objętości) pola magnetycznego w magnesie, a na wykresie odpowiada największemu prostokątowi pod krzywą BH.
możliwości naszego laboratorium badawczego

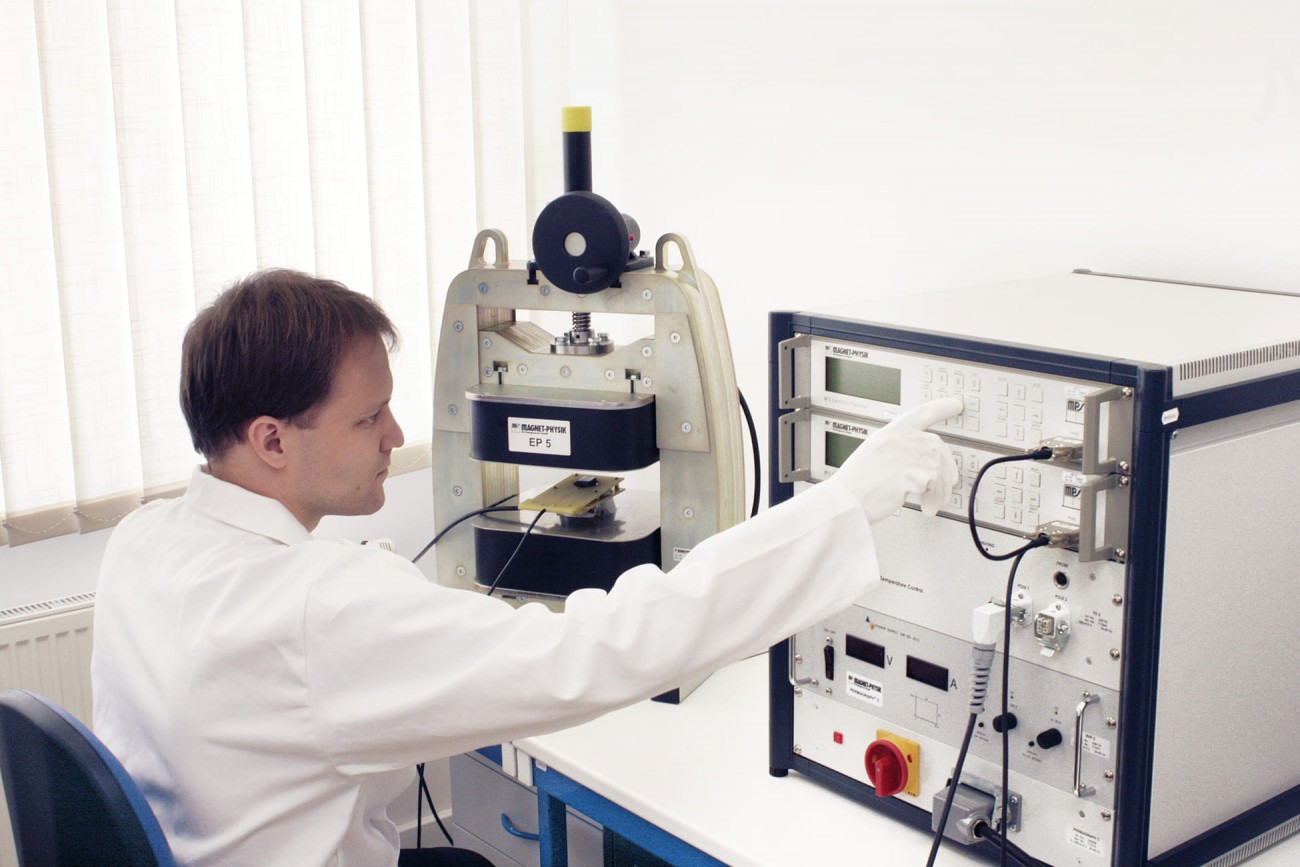

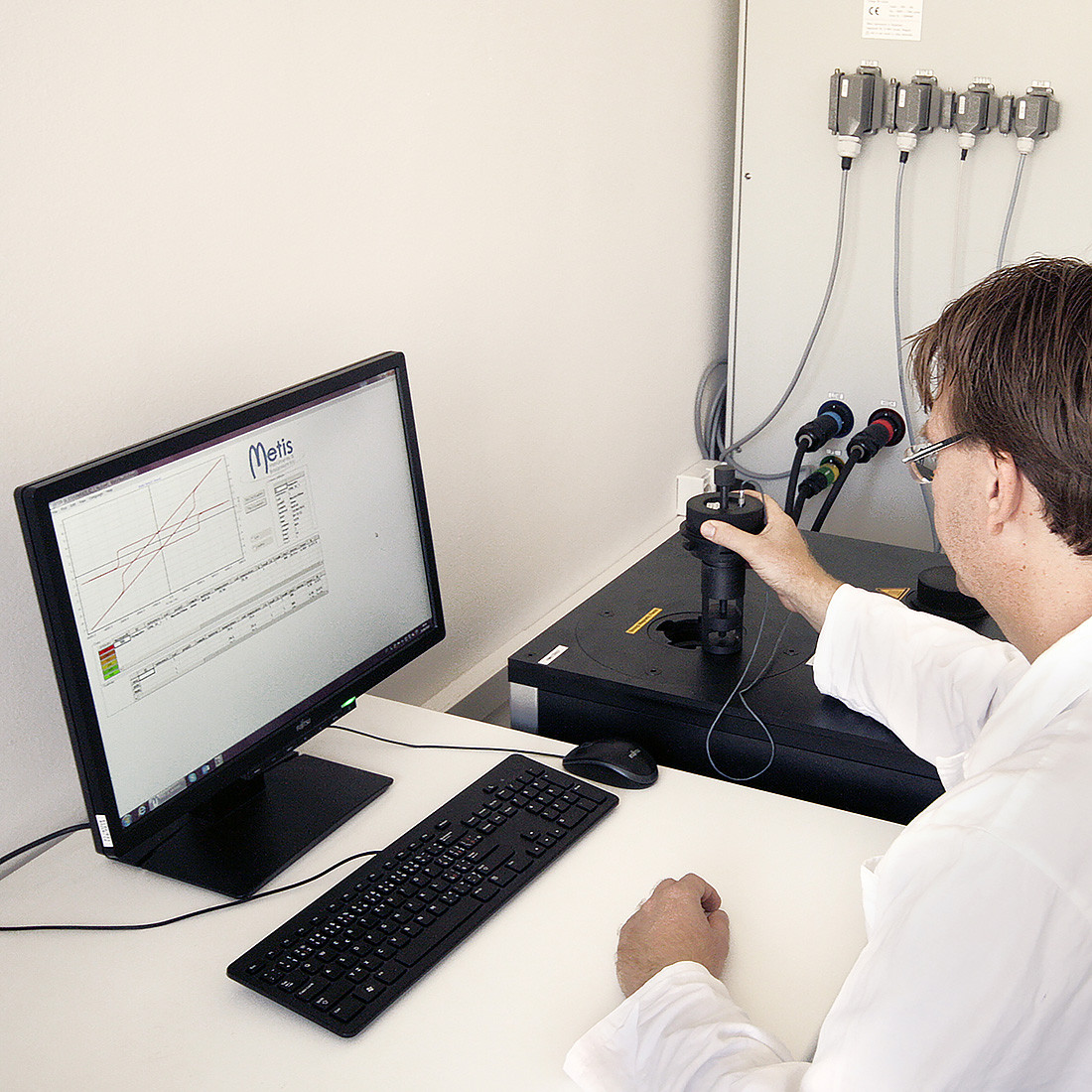

Wymienione parametry magnesów trwałych można mierzyć za pomocą rejestratora pętli histerezy magnetycznej, magnetometru impulsowego lub innymi metodami zastępczymi. Nasze laboratoria dysponują zarówno rejestratorem pętli histerezy magnetycznej (akredytowane laboratorium zgodne z ISO 17025) – standaryzowana metoda zgodnie z IEC 60404-5 lub ASTM A977/A977M, jak też magnetometrem impulsowym zgodnym z IEC TR 62331, który umożliwia pomiar wewnętrznej koercji HcJ dla wszystkich typów magnesów trwałych, zatem również magnesów typu SmCo (samar kobalt), dla których tego parametru nie rejestratory pętli histerezy nie potrafią zmierzyć w temperaturze pokojowej. Nasze najnowocześniejsze wyposażenie umożliwia też dokonywanie pomiarów owych parametrów magnesów o standardowych i złożonych kształtach w zakresie temperatur od -40°C do +220°C. Podczas pomiaru charakterystyki BH metodą impulsową osiągamy pole magnetyczne o indukcji do 7T! Rejestrator pętli histerezy magnetycznej, ani też magnetometr impulsowy nie umożliwiają jednak pomiary wszystkich kształtów, rozmiarów i sposobów namagnesowania magnesów trwałych. Magnesy o kształtach i wymiarach większych, a także mniejszych, niż można zmierzyć za pomocą rejestratora pętli histerezy magnetycznej i magnetometru impulsowego, są zastępowane „standardowymi próbkami“ wykonanymi z tej samej partii produkcyjnej, które służą jako reprezentatywny materiał magnesu.
w akredytowanym laboratorium mierzymy
- właściwości materiału magnetycznego podane w specyfikacji
- właściwości materiału magnetycznego w temperaturze roboczej
