czujniki temperatury
Pt100 i Pt1000
Czujniki PT należą do kategorii platynowych czujników temperatury zgodnie z ČSN EN 60751, gdzie platynowa warstwa oporowa naparowana jest na ceramiczny podkład. Do warstwy platynowej przylutowane są przewody przyłączeniowe. W celu zamocowania przewodów i odciążenia naciągu stosowana jest kolejna szklana warstwa. Czujniki PT dostępne są w różnych wariantach PT100, PT500, PT1000. Mają niewielkie wymiary, większą precyzję oraz krótki czas reakcji.
obszary zastosowania
czujniki Pt100 i Pt1000
Czujniki platynowe są oznaczane według wartości oporu w Ω, w temperaturze 0°C, w wartościach oporu R0. Zatem czujnik PT 100 ma opór 100 Ω, czujnik PT 500 opór 500 Ω, czujnik PT 1000 opór 1 kΩ, itd. Najczęściej stosowane są jednak typy PT100 i PT 1000 i zgodnie z międzynarodowym zaleceniem IEC 751 dzielą się na dwie klasy tolerancji, A (zakres od -200°C do +650°C) i B (zakres od -200°C do +850°C).
Jedną z charakterystyk oporowych czujników temperatury jest współczynnik temperaturowy TCR. Jest on zdefiniowany jako średnia względna zmiana oporu na stopień Celsjusza w zakresie temperatur od 0°C do 100°C; standardowo podawany jest jako TCR = 3850 ppm/°C.

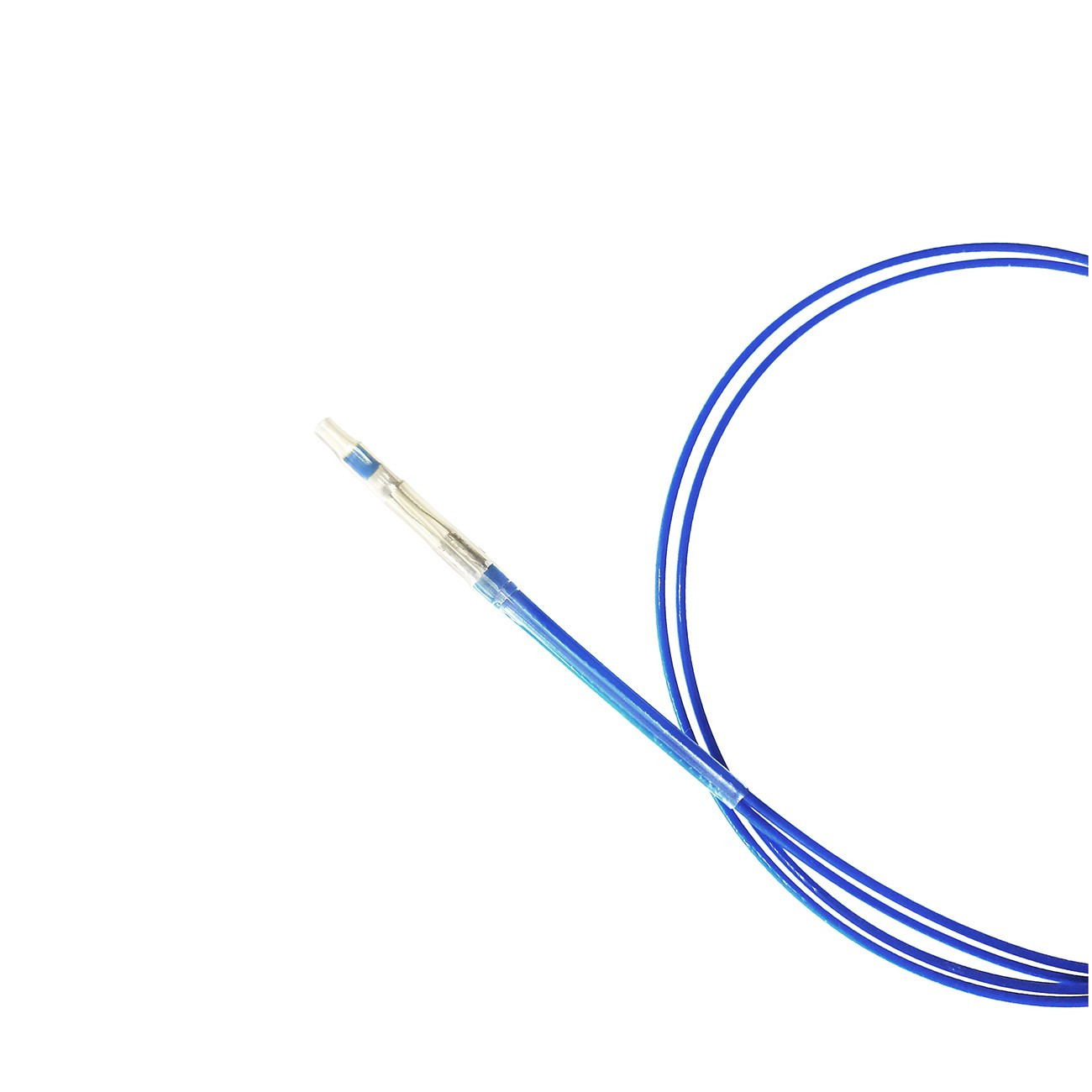

Czujniki PT znajdują różne zastosowania zwłaszcza w urządzeniach klimatyzacji i wentylacji, urządzeniach medycznych i laboratoryjnych, pomiarowych i regulacyjnych oraz automotive. U nas skupiamy się na produkcji czujników w wykonaniu jako czujniki temperatury uzwojeń silników elektrycznych i transformatorów, gdzie do właściwego czujnika podłączone są z użyciem odpowiedniej metody (w większości lutowania) przewody przyłączeniowe, a korpus czujnika izolowany jest wraz z podłączonymi przewodami za pomocą rurki termokurczliwej, zazwyczaj w dwóch warstwach, w celu osiągnięcia odpowiedniej wytrzymałości elektrycznej.
skupiamy się na
- produkcji konfekcji z czujnikami PT 100, PT 500 i PT 1000
- testach napięcia przebicia
- pomiarach charakterystyki RT
- indywidualnym opracowywaniu konstrukcji czujnika, przewodów zasilających oraz izolacji
